Экспериментальные установки ОП "НИЦ 26 ЦНИИ"

Стенд "Штольня"

Предназначен для испытаний стойкости конструкций и оборудования СФС к действию сейсмовзрывных и воздушных ударных волн, которые создаются путем подрыва зарядов взрывчатых веществ.

Выбор практического профиля с размерами в свету
4,5х5,0(h), м
Длина выработки
45 м
Прочность гранита по шкале Протодьяконова
f=10...15
Максимальный вес заряда ТНТ
2200 кг
Массовые скорости в сейсмовзрывной волне
до 10 м/с

Скачать фото

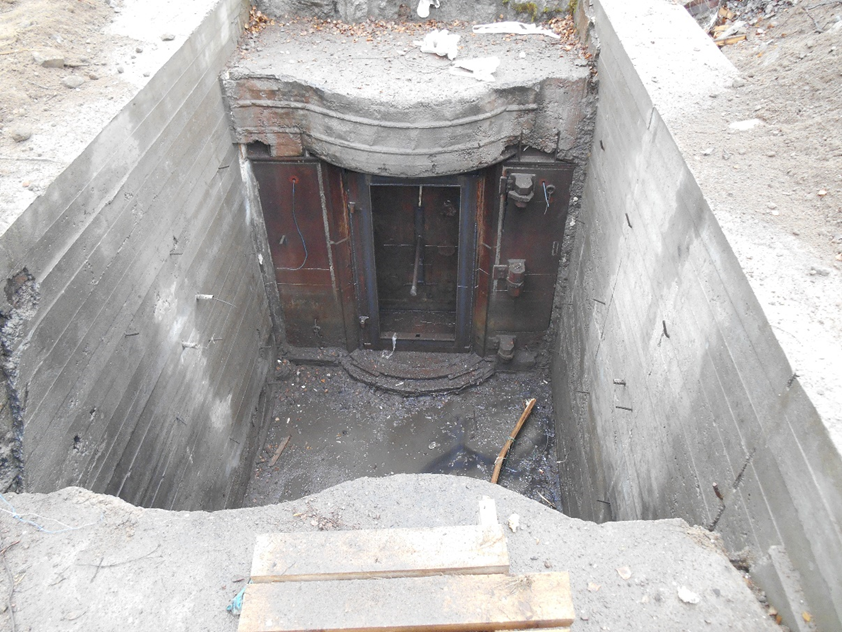

Стенд "Котлован"

Предназначен для испытаний различных конструкций, оборудования, защитных устройств (защитно-герметических дверей, защитно-герметических люков и пр.) и других изделий, требующих экспериментальной проверки их взрывостойкости и взрывозащищённости. При проведении испытаний по оценке взрывостойкости изделий динамические нагрузки (воздушная ударная волна) генерируются путем подрыва зарядов, располагаемых во взрывной камере

Котлован в скальном массиве с габаритными размерами
10,7х6,5х5,3 (h), м
Габаритные размеры взрывной камеры
3,8х3,0х3,8 (h), м
Размеры проема в портале №1
1,16х2,37 (h), м
Размеры проема в портале №2
0,93х1,57 (h), м
Создаваемые нагрузки
до 1000 кг/кв.см (100 МПа)

Скачать фото

Ледовый бассейн ("Плавстенд")

Предназначен для моделирования ледовых воздействий на конструкции гидротехнических сооружений

Габаритные размеры здания стенда
31,7х16,6х9,0 (h), м
Габаритные размеры ледового бассейна в плане
14,0х7,6 м
Размер ледового поля
7,0х7,0 м
Площадь ледового поля
до 50 кв.м
Толщина льда
до 0,2 м
Номинальное давление в гидросистеме
20 МПа
Масштаб моделируемых сооружений
1:7

Скачать фото

Сейсмостенд ВСС-300

Предназначен для проведения испытаний натурных образцов и фрагментов сооружений, конструкций, оборудования, технических систем и т. п. на воздействие природной сейсмики интенсивностью до 10 баллов по шкале MSK-64, в соответствии с нормативными документами, определяющими требования к проверке сейсмостойкости: ГОСТ 30546.1‑98, ГОСТ 30546.2‑98, ГОСТ 30546.3‑98, ГОСТ 30630.0.0‑99, ГОСТ 30630.1.1‑99, ГОСТ IEC 60068‑2‑57‑2016, ГОСТ 17516.1-90, ГОСТ 16962.2-90.

Габаритные размеры сейсмоплатформы стенда, м
16х6х2
Габариты испытываемого оборудования (длина х ширина), м
16,6х6
Высота испытываемого объекта, м
Не ограничена
Максимальная масса испытываемого оборудования, т
200
Амплитуда ускорения сейсмоплатформы в горизонтальном направлении, м/с²
до 10
Амплитуда ускорения сейсмоплатформы в вертикальном направлении, м/с²
до 10

Связаться с нами

Взрывной сейсмостенд ВСС-40-I

Предназначен для испытаний оборудования, систем виброизоляции и амортизации на стойкость, прочность и устойчивость к механическим воздействующим факторам (к сейсмическому удару, механическим ударам).

Максимальная масса полезной нагрузки, т
20
Габаритные размеры стенда, м
7,6х5,9х4
Габаритные размеры стендовой платформы в плане, м
3,5х3
Амплитуда ускорений, м/с²
20-750
Длительность первой полуволны ускорения, мс
10-50

Связаться с нами

Взрывной сейсмостенд ВСС-40-II

Предназначен для испытаний оборудования, систем виброизоляции и амортизации на действие жестко-сейсмических и мягко-сейсмических нагрузок

Максимальная масса полезной нагрузки, т
20
Габаритные размеры стенда, м
7,2х4х3.6
Габаритные размеры стендовой платформы в плане, м
3х3
Амплитуда ускорений, м/с²
20-750
Длительность, мс
10-50

Связаться с нами

Модернизированный стенд ВСС-150-50

Предназначен для испытания оборудования и специальных изделий на прочность при падении и для проверки работоспособности систем амортизации

Габаритные размеры стенда
22,4х11,0х11,0 м
Габаритные размеры платформы
7,5х4,5х0,7 м
Высота подъема платформы
до 1,5 м
Масса испытываемого оборудования
до 30 т
Габариты оборудования
- длина
7,5 м
- ширина
4,5 м
- высота
3,0 м
Ускорение платформы в вертикальном направлении
до 100 g
Длительность воздействия (длительность первого пика ускорения)
5-100 мс

Связаться с нами

Вертикальный (К-3Т-В) копровый стенд

Вертикальный копровый стенд позволяет воспроизводить ударные воздействия в вертикальном направлении с варьируемыми в широком диапазоне временными и амплитудными параметрами, что обеспечивает возможность проведения испытаний оборудования на механические удары одиночного действия, сейсмический удар и др. в соответствии с требованиями
ГОСТ РВ 20.39.304-98, ГОСТ РВ 20.57.305-98, ГОСТ РВ 0020.39.304-2019,
ГОСТ РВ 0020.57.305-2019, ОСТ В5Р.4346-93, ГОСТ 17516.1-90, ГОСТ 16962.2-90,
ГОСТ 30631-99, ГОСТ Р 51371-99,
ГОСТ 28697-90, ГОСТ 25804.7-83, KT-160G/14G и др.

Воспроизводимые нагрузки:
- амплитуда ускорения, g
до 200
- длительность, мс
2-70
Габариты рабочей поверхности стола стенда, м:
1,4×0,9
Допустимая высота испытываемого изделия, м:
2,4
Грузоподъёмность, т
до 3

Связаться с нами

Горизонтальный (К-3Т-Г) копровый стенд

Горизонтальный копровый стенд позволяет воспроизводить ударные воздействия в горизонтальном направлении с варьируемыми в широком диапазоне временными и амплитудными параметрами, что обеспечивает возможность проведения испытаний оборудования на механические удары одиночного действия, сейсмический удар и др. в соответствии с требованиями
ГОСТ РВ 20.39.304-98, ГОСТ РВ 20.57.305-98, ГОСТ РВ 0020.39.304-2019,
ГОСТ РВ 0020.57.305-2019, ОСТ В5Р.4346-93, ГОСТ 17516.1-90, ГОСТ 16962.2-90,
ГОСТ 30631-99, ГОСТ Р 51371-99,
ГОСТ 28697-90, ГОСТ 25804.7-83, KT-160G/14G и др.

Воспроизводимые нагрузки:
- амплитуда ускорения, g
до 200
- длительность, мс
2-70
Габариты рабочей поверхности стола стенда, м:
2,0×1,4
Допустимая высота испытываемого изделия, м:
2,4
Грузоподъёмность, т
до 3

Связаться с нами

ГЕНЕРАТОР ГИН 6000/960

Предназначен для создания грозовых и коммутационных импульсов напряжения

Грозовой импульс
Напряжение – 0,7…5,2 МВ Длительность фронта – 1…40 мкс Длительность импульса – 50…300мкс.
Коммутационный импульс
Напряжение – 0,7…4,5 МВ Длительность фронта – 50…1000 мкс Длительность импульса – 1…10 мс.
Длина искусственной молнии
3…25 м

Связаться с нами

ГЕНЕРАТОРЫ ГИТ-200, ГИТ-100, ГИТ-40

Предназначены для создания импульсных токов грозовых разрядов

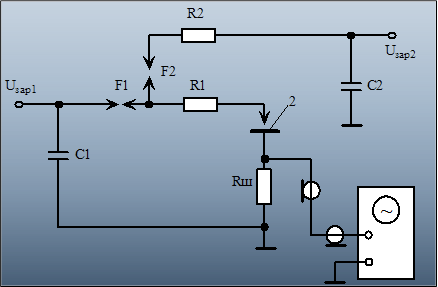

Условные обозначения для рис. 2:
С1 – емкостной накопитель генератора 200 кА, 360 мкФ;
R1 – балластное сопротивление генератора 200кА, 0,4 Ом;
C2 – емкостной накопитель генератора 200 Кл, 50 мкФ;
R2 – ограничительное сопротивление генератора 200Кл, 5Ом;
F1 – разрядник генератора 200 кА; F2– разрядник генератора 200 Кл;
Rш – шунт, R=10-3 Ом; 1 – осциллограф; 2 – испытуемое изделие.

Связаться с нами

ИМИТАТОР ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ «ИМПУЛЬС»

Предназначен для создания электромагнитных полей микросекундного и наносекундного диапазона

электрическое поле
до 120 кВ/м
магнитное поле
до 300 А/м
фронт импульса
от 10 нс
длительность импульса
от 0,6 мкс
рабочий объем
12х6х4м 12х6х4м

Связаться с нами

ЭКРАНИРОВАННАЯ КАМЕРА ЭК-60

Предназначена для измерения электромагнитных помех в пространстве, защищённом от внешних электромагнитных излучений

Рабочий диапазон частот
0,01 – 1000 МГц
Коэффициент экранирования
не менее 30 дБ
Габаритные размеры помещения
6,2х3,4х2,6(h) м

Связаться с нами
